Строительство сильфонов

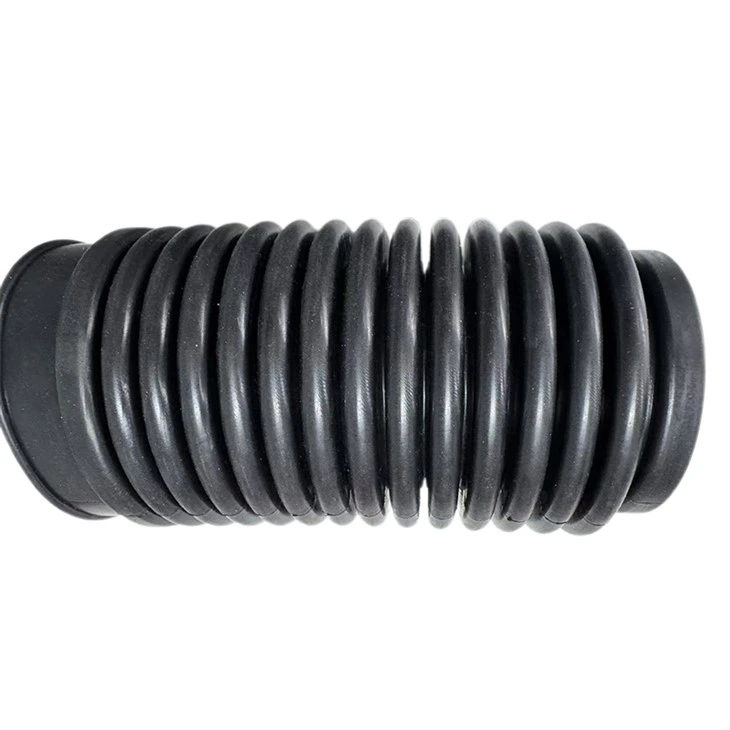

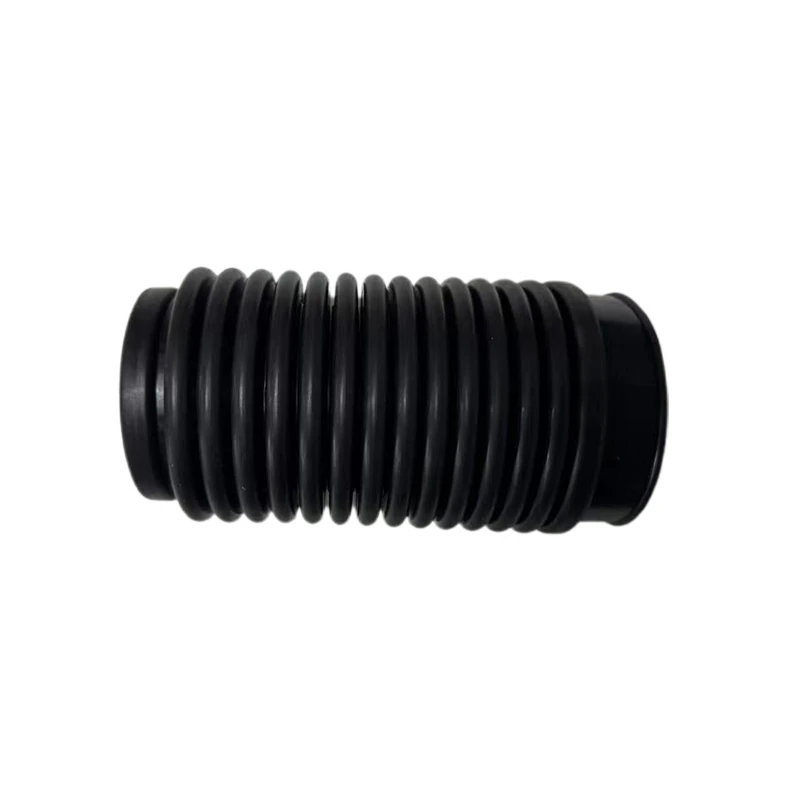

Сильфон выполнен в виде сплошного формованного резинового корпуса с гибкими витками между двумя соединительными концами. Каждая секция конструкции способствует контролируемой деформации, сохраняя при этом необходимый зазор вокруг защищаемого компонента.
- Изогнутый корпус - Повторяющиеся изогнутые секции обеспечивают гибкую геометрию стенок, необходимую для контролируемого расширения, сжатия и изгиба.
- Переходные секции - Постепенные переходы между витками помогают распределить деформацию вдоль сильфона, а не концентрировать движение в одной точке.
- Концевые секции - Два конца могут иметь разные диаметры, ступени, канавки или монтажные профили в зависимости от подключаемых компонентов.
- Внутренний зазор - Внутренняя полость может быть образована вокруг движущегося компонента, чтобы обеспечить достаточный зазор во время его рабочего хода.
Резиновую смесь следует выбирать в соответствии с жидкостями, температурой, погодными условиями и механическими условиями, окружающими сильфон. Различные материалы обеспечивают разные характеристики сопротивления и должны соответствовать реальным условиям эксплуатации.
- NBR - Обычно используется там, где сильфон подвергается воздействию минеральных масел, консистентных смазок и обычных механических жидкостей.
- EPDM - Подходит для применений, подверженных воздействию воды, влаги, озона, атмосферных воздействий и воздействия на открытом воздухе, где маслостойкость не является основным требованием.
- Силикон / VMQ - Может быть выбран там, где важны гибкость и температурная адаптация, включая отдельные применения в области электроизоляции.
- FKM - Подходит для сред, в которых используются масла, топливо и некоторые химические вещества, где требуется более высокая устойчивость к жидкостям.
Производство гибких резиновых сильфонов на заказ
Chaoyue разрабатывает резиновые сильфоны по индивидуальному заказу с учетом диапазона перемещения, места для установки и требований к соединениям сборки заказчика. Разработка продукта может основываться на чертежах, образцах, данных САПР или сопряженных компонентах.
- Геометрия свертки - Высота, шаг, количество и общий профиль свертки могут быть разработаны в соответствии с требуемым перемещением и доступным пространством для установки.
- Конфигурация торца - Концы разных диаметров, ступенчатых секций, канавок и монтажных интерфейсов могут быть включены в одну и ту же конструкцию сильфона.
- Размеры - Общая длина, внутренний зазор, профиль стены и критические монтажные размеры могут быть установлены в соответствии с утвержденной спецификацией.
- -Производство на основе образцов - Существующие сильфоны можно использовать в качестве эталона для разработки профиля, подготовки оснастки, утверждения образцов и последующего серийного производства.
Часто задаваемые вопросы
Могут ли два конца резинового сильфона иметь разные размеры соединений?
Да. Могут использоваться разные диаметры концов или профили соединений, если для подключаемых компонентов требуются разные интерфейсы.
Как предотвратить перенапряжение сильфона во время установки?
При установке сильфон должен удерживаться в заданном рабочем положении и диапазоне перемещения. Чрезмерное растяжение, сжатие или скручивание во время сборки может создать дополнительную нагрузку на извилины.
Может ли резиновый сильфон работать в частично сжатом положении?
Да, возможно, при условии, что установленное положение и рабочий ход остаются в пределах проектных ограничений. Доступную длину установки и требуемое перемещение следует учитывать при выборе продукта.
